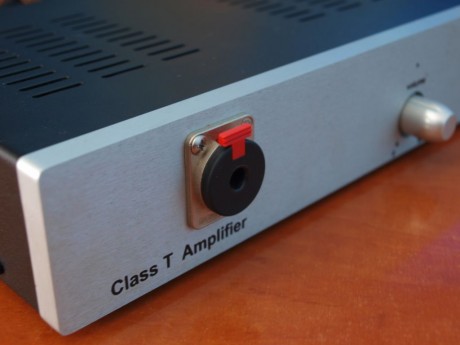

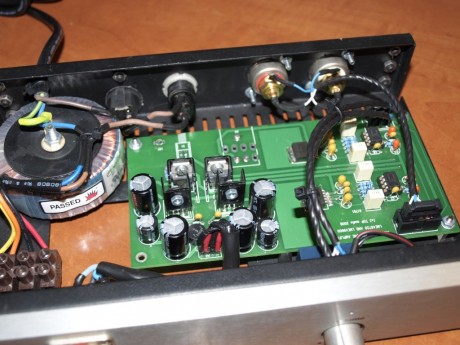

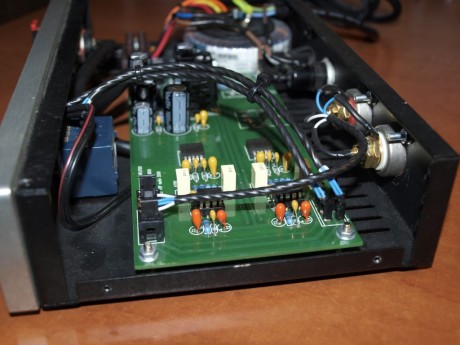

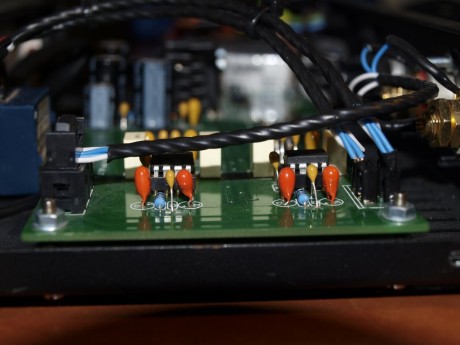

Základom zapojenie sluch.zosilnovača je datasheet výrobcu National Semiconductor jedná sa o typ Audio Buffera LME49600 a ktorý je posilnený operačným zosilňovačom LME49720.Do finálnej podoby ho dostal Alan Kraus.Od neho som si objedával aj obojstranný plošný spoj ktoré si dáva vyrábať v Made in China.Krabica je modushopu.Potenciometer ako ste si mohli všimnúť je ALPS.Vstupné a výstupné konektory NEUTRIK. .Zvuk zosilňovača oproti sluch.výstupu s CD prehrávačov je rozšírený o priestor a brilantnú lokalizáciu nástrojov.Prikladám datasheet oboch IO a návod na stavbu od Alana Krausa.Cena sluch.zosilňovača ma vyšla na 170€ bol robený na zákazku zajtra odchádza.Bude mi za ním smutno.Vrelo odporúčam tento vynikajúci zosilňovač.

Technické parametre LME49720

THD+N --0,00003 %
vstupní šum --2,7 nV/ Hz
rýchlosť priebehu -- ±20 V/µs
šírka pásma --55 MHz

Technické parametre LME49600

THD+N --0,00003 %
rýchlosť priebehu --2000 V/µs
výstupný prúd-- 250 mA
šírka pásma --180 MHz
napájanie-- ±2,25 až ±18 V
